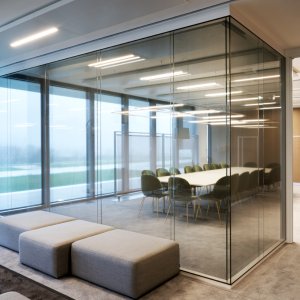

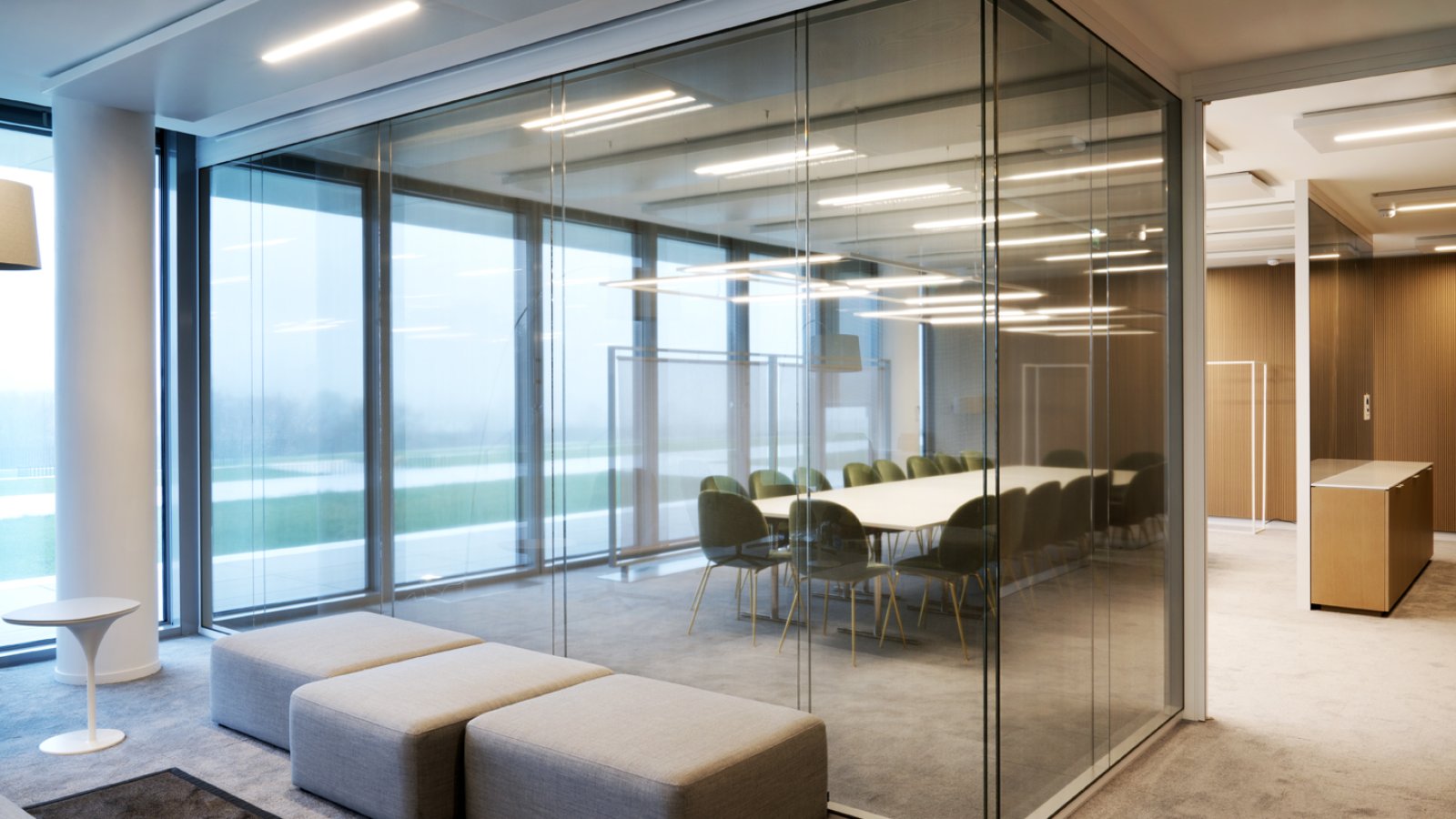

Scheidingswand W80 van Tecno op een Nederlandse kantoorvloer

W80 van Tecno, de wand die de kabels onzichtbaar maakt

Tecno

Daniele Del Missier

W80
W80 Richtprijs — elk project is uniek
Vanaf € 14.000

Vertel ons over uw project

Projectvoorwaarden voor bedrijven, professionals en ontwerpbureaus

Elke werkvloer heeft een onzichtbare laag: de kabels, de thermostaat, de schakelaar, de sensor. Meestal eindigt die laag in goten langs de plint. In de W80 van Tecno verdwijnt hij in de wand zelf: de spouw van de dichte versie neemt kabelwegen, thermostaten en elektrische bediening volledig verborgen op, het bovenprofiel huisvest ledverlichting en gemotoriseerde jaloezieën, en een speciale draagstructuur hangt monitoren van 10 tot 65 inch aan de wand — alles binnen een totale dikte van 80 mm.

De wand die al die techniek draagt, oogt juist immaterieel: glas en panelen liggen in het buitenvlak en lijken te zweven, met naadloze overgangen tussen glas, hout, stof en metaal in dezelfde wandas. De gecertificeerde geluidsisolatie loopt tot Rw 48 dB voor dubbel glas en Rw 56 dB voor dichte wanden met sandwichpanelen, beschermd door vijf industriële octrooien. Ontworpen in 2014 door Daniele Del Missier met Elliot Engineering & Consulting en Centro Progetti Tecno; via La Mercanti komt de W80 naar Nederlandse projecten waar de techniek moet werken en vooral niet mag opvallen.

Technische informatie op basis van de door de fabrikant verstrekte gegevens.

Collectie: W80 Partition
Fabrikant: Tecno
Design: Daniele Del Missier, Elliot Engineering & Consulting, Centro Progetti Tecno (2014)

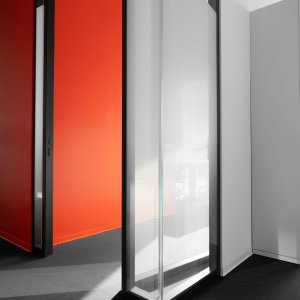

Type: scheidingswand voor kantoren; beglaasde, dichte en bekledingsversie
Totale dikte: 80 mm

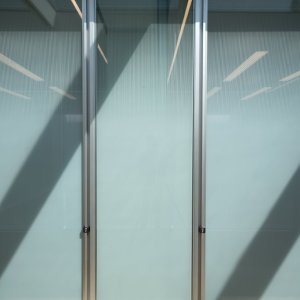

Beglaasde versies: dubbel of enkel glas in het buitenvlak; gelaagd 5+5+0,38, akoestisch 5+5+0,76 en 6+6+0,76, gehard 10/12 mm, extra helder, geëtst, gezeefdrukt, achtergelakt, LCD ON/OFF

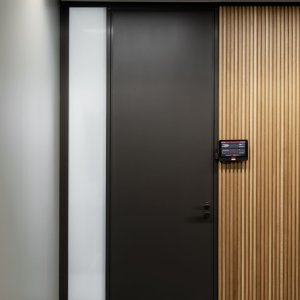

Dichte versies: panelen 18-19 mm in melamine of hout, kant ABS/hout; stof 18-20 mm; versie met horizontale delen en uitrustbare voeg
Gecertificeerde akoestiek: Rw 45-48 dB dubbel glas; Rw 38-56 dB dichte wand; deuren getest 31-41 dB
Techniekintegratie: verborgen bekabeling, thermostaten en bediening in de spouw; led en gemotoriseerde jaloezieën in het bovenprofiel; monitoren van 10" tot 65"
Structuur: geëxtrudeerde aluminium profielen met telescoopkoppeling; gepatenteerde Jack-stelvoet en Snap-bevestiging; standaardhoogte tot 3000 mm, hoger met bovenlicht

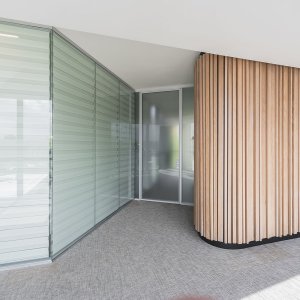

Deuren: draaideuren met akoestische valdorpel en verdekte scharnieren met micrometrische regeling; schuifdeuren met demping
Fabrikantcertificaten: ISO 9001, ISO 14001, FSC; stootproeven volgens UNI ISO 7892 en ETAG 003; bijdrage aan LEED-credits

La Mercanti Srl — uw partner voor design- en contractprojecten sinds 1997.
San Benedetto del Tronto (AP), Italy · +39 0735 753833 · info@lamercanti.com
Levering, offertes, specificaties en projectondersteuning in Nederland en wereldwijd.

Documenten en catalogi

Tecno Catalogus Partitions Catalogus W80 Technisch datablad Tecno Afwerkingen en materialen

Geef aan welke afwerkingen u wilt beoordelen

€ 120

Bedrag verrekend met uw eerste bestelling

Veelgestelde Vragen

Hoeveel techniek past er werkelijk in een wand van 80 millimeter?
Meer dan de plint ooit kon dragen: kabelwegen, thermostaten en elektrische bediening volledig ingebouwd in de dichte versie, ledverlichting en gemotoriseerde jaloezieën in het bovenprofiel, schuifgordijnen tussen de glasbladen en schermen van 10 tot 65 inch op een eigen draagstructuur.
Blijft de wand bereikbaar voor onderhoud aan de installaties?
Ja, dankzij de kliksluiting: panelen laten zich zonder breekwerk losnemen en terugplaatsen, zodat bekabeling en componenten in de spouw bereikbaar blijven. Het gepatenteerde Snap-systeem zit verborgen in boven- en onderprofiel.
Welke akoestische opbouw hoort bij een stille vergaderruimte?
Dubbel akoestisch glas 6+6+0,76 haalt gecertificeerd 48 dB, dichte wanden klimmen tot 56 dB met twee sandwichpanelen, en de deuren zijn per type getest van 31 tot 41 dB met akoestische valdorpel. De combinatie per ruimte bepaalt het resultaat.
Is de W80 passend bij een circulaire ambitie?
De fabrikant documenteert een product van glas en aluminium dat aan het einde van de levensduur vrijwel volledig recyclebaar is — 97,8 procent glas — met 30 procent gerecycled aluminium, VOC-vrije poedercoating en houten delen uit hergebruik of FSC-gecertificeerde bossen; de montage levert geen bouwafval op.
Kunnen glas en dichte panelen elkaar afwisselen in dezelfde as?
Ja: hetzelfde profiel neemt glas, hout, stof, metaal en gipsplaat op met vlakke overgangen tussen verschillende diktes. Een as kan transparant beginnen bij de teamzone en dicht eindigen waar archief of stilte gevraagd is.

Een opgeruimde vloer: techniek plannen in de W80

Vijf stappen om installaties in de wand te leggen in plaats van erlangs.

Inventariseer de onzichtbare laag
Zet per ruimte op een rij wat er nu langs plinten en plafonds loopt: data, voeding, klimaatregeling, av. Dat is het programma van de spouw.
Leg de routes voor het sluiten
Plan kabelwegen en thermostaten terwijl het profielraster staat en de panelen nog open zijn; daarna klikt de wand dicht en is alles weg.
Geef elk scherm een eigen drager
Kies de av-module op maat, van boekingsscherm tot 65 inch; de bekabeling blijft in de kern en de vergaderruimte toont alleen beeld.
Houd één as bewust leeg
Reserveer een wandas zonder techniek voor latere uitbreiding: bijplaatsen is een kwestie van panelen openen, niet van verbouwen.
Borg de revisie
Laat vastleggen welke leidingen waar in welke as liggen; bij verhuizing of storing scheelt die tekening precies één opengebroken kantoor.
