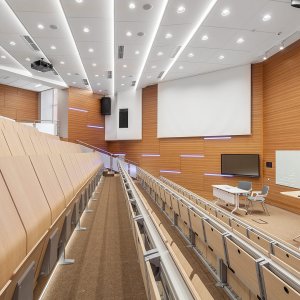

Een collegezaal die vandaag wordt opgeleverd, wordt over twee jaar gevraagd stroom te leveren aan elke plaats. Bij het E5000 staat die mogelijkheid in de accessoirelijst en niet in een toekomstplan: het systeem is voorbereid voor elektrificatie en databekabeling, met het stopcontact op aanvraag.
Dat onderscheid is het hele punt. De voorbereiding hoort bij de balk, en de balk wordt één keer gemonteerd; het stopcontact is een keuze die per zaal kan verschillen en later kan volgen. Wie de voorbereiding overslaat om te besparen, betaalt de tweede keer niet het contact maar het opnieuw openleggen van de rij.
Dezelfde logica geldt voor de rest van de accessoires — opbergmand, plaatsnummering, rij-identificatie — die allemaal op dezelfde geëxtrudeerde balk aangrijpen, met een steek vanaf 51 cm en zonder vooraf bepaalde boringen. La Mercanti levert E5000 met stalen en een vastgelegde afwerkingslijst vóór de bestelling.
Technische informatie op basis van de door de fabrikant verstrekte gegevens.
Collectie: E5000
Fabrikant: Lamm — Lamm S.p.A., Italië
Ontwerp: Orlandini Design

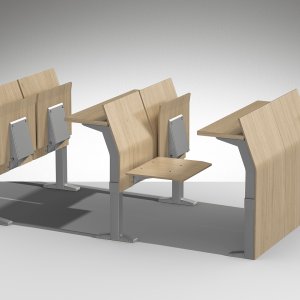

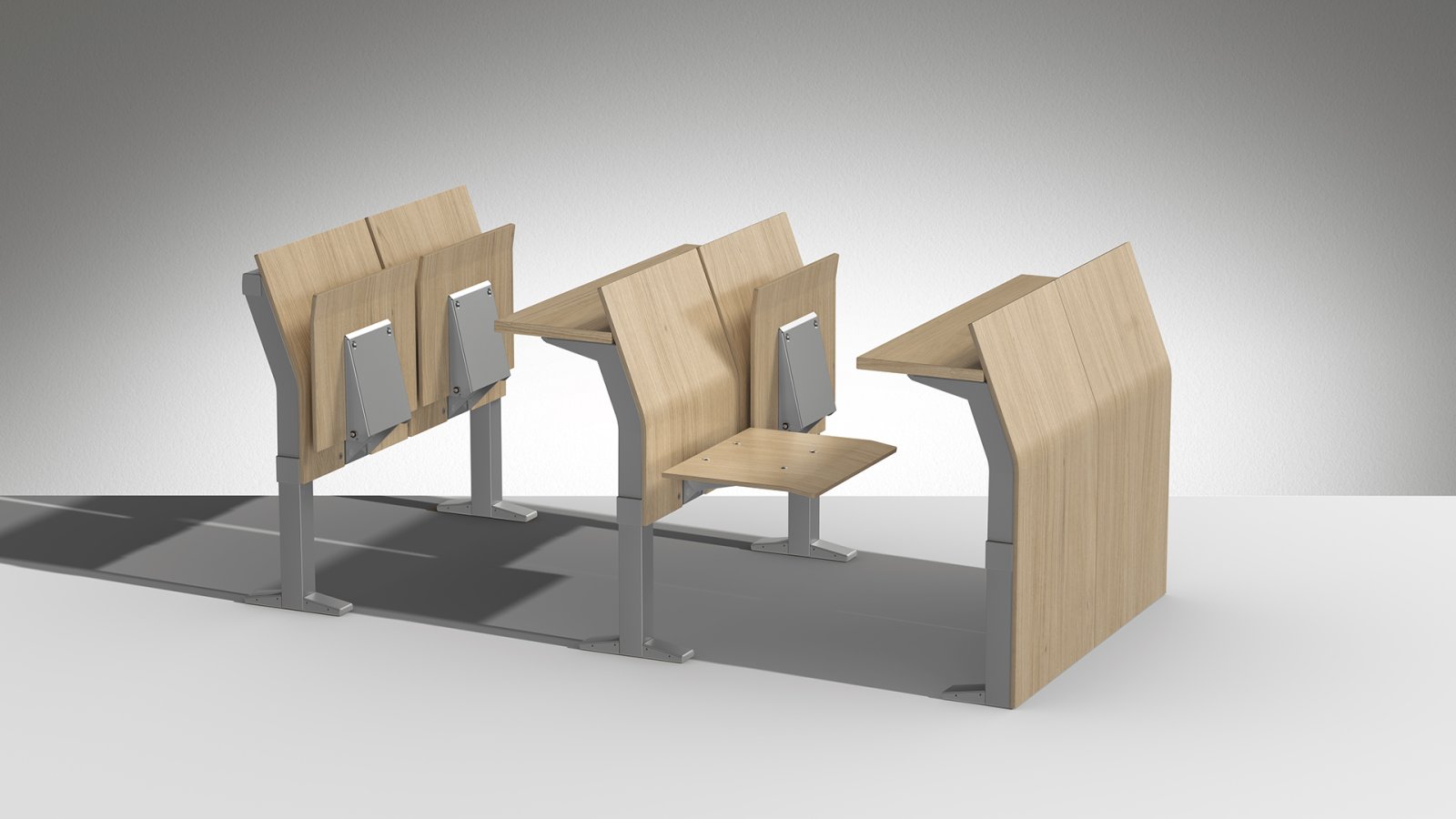

Wat het is: een doorlopend, geïntegreerd systeem van zittingen en tafels, samen te stellen in een rechte lijn, in een boog, op tribunetreden of op hellende vloeren; een doorontwikkeling van het systeem E4000, waarvan het de belangrijkste kenmerken overneemt
De drie uitvoeringen: vast schrijfblad · opklapbaar schrijfblad · opklapbaar schrijfblad met armleggers (armleggers alleen bij deze uitvoering)

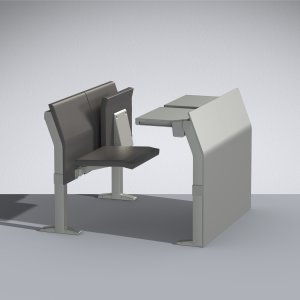

De drie banktypes: voorste rij met opklapbaar of vast blad; tussenrij met blad en opklapbare zitting; achterste rij met alleen de opklapbare zitting
Constructie: draagbalken van geanodiseerd geëxtrudeerd aluminium, zwart of zilver; boven- en onderbalk met afgeronde vierkante doorsnede, met inwendige ribben en uitwendige groeven zodat staanders, bladen en voeten zonder vooraf bepaalde boringen geplaatst worden; staanders van geperst en gelakt staalplaat; voeten van geperste plaat, voorbereid op vloerbevestiging, met afdekkappen van technopolymeer in zilver of zwart; de voeten aan begin en einde van de rij liggen altijd in lijn met de staanders; epoxy-polyesterlak, kras- en corrosiebestendig, halfmat zilver of halfmat zwart RAL 9005. In de uitvoering met vast blad heeft de bank geen bovenste horizontale balk en rust het blad op gelakte metalen beugels

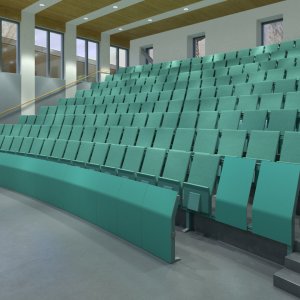

Maten en geometrie: instelbare steek tussen de plaatsen, minimaal 51 cm; de tekeningen van de uitvoering met armleggers vermelden 57 cm; minimale straal in de boog 500 cm; maatvoeringstekeningen voor treden tot 10 cm, tot 24 cm en van 24 tot 50 cm. Bij opstellingen op treden varieert de rughoogte met de hoogte van de trede

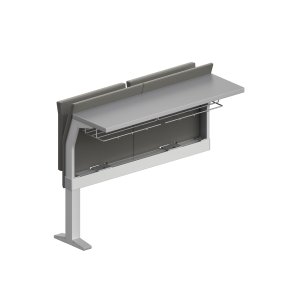

Opklapbaar schrijfblad: wegklapbaar, met antipaniekbeweging en een vertraagd, gedempt sluitsysteem (Patent Pending) dat het blad gecontroleerd en geluidloos van gebruiks- naar ruststand brengt; blad van HPL-dubbelgelamineerd spaanplaat in beuken, eiken, grijs eiken, eucalyptus, grafiet, zilver of zwart, ABS-rand in dezelfde toon, 14 mm dik, 45 × 30 cm (grotere diepte op aanvraag); steunen en geleiders van technopolymeer; bevestigd op de doorlopende geëxtrudeerde balk, ook in de gebogen uitvoering

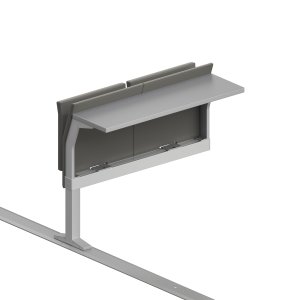

Vast schrijfblad: HPL-dubbelgelamineerd spaanplaat in dezelfde afwerkingen, ABS-rand met afgeronde hoeken, 30 mm dik, 30 cm diep (groter op aanvraag)

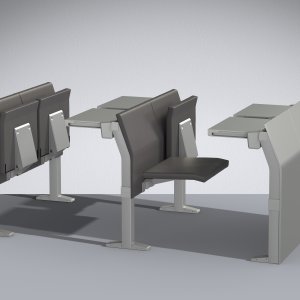

Panelen voorste rij: losse verticale panelen tot op de vloer, voor rechte of gebogen opstellingen: multiplex met HPL-afwerking in beuken, eiken, grijs eiken, eucalyptus, grafiet of zilver, of multiplex in beuken of eiken met transparante polyurethaanlak die antireflecterend, antislip en krasbestendig is

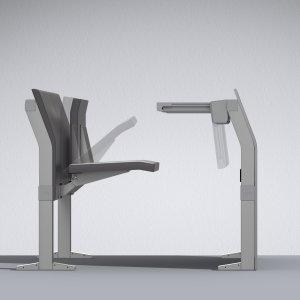

Zittingen en ruggen: multiplex met HPL-afwerking, beuken of eiken met transparante polyurethaanlak, of gestoffeerd met de standaard geleverde verzwaarde vulling: rug met inwendige multiplexdrager en vormvast, brandvertragend polyurethaanschuim, zitting in koudgeschuimd polyurethaan; stoffering CertiPUR®-gecertificeerd. Opklapbare zitting met gedempte automatische terugloop

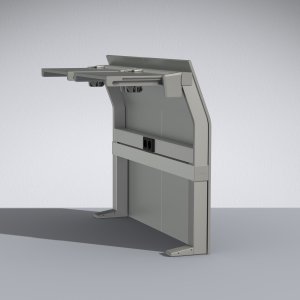

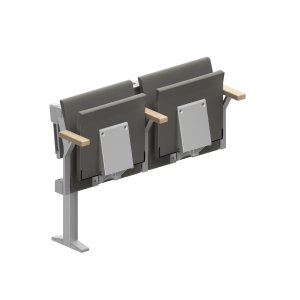

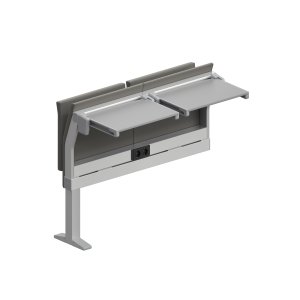

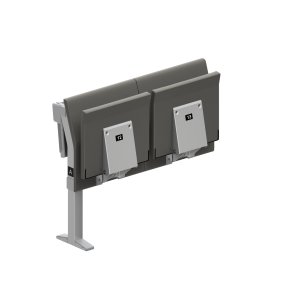

Accessoires: armleggers met gelakt buis- en staalplaatframe en armsteun in massief beuken of eiken of gestoffeerd (alleen uitvoering met opklapbaar blad); opbergmand van 2 mm staalstrip; tussenrijbalk voor opstellingen zonder vloerbevestiging; plaatsnummering; rij-identificatie; voorbereiding voor elektrificatie en databekabeling, stopcontact op aanvraag
Materialen en beproeving: houten onderdelen met lage formaldehyde-emissie; beproefd volgens Europese normen; technische documentatie Rev. 2 van 06/2024
Niet opgegeven door de fabrikant: belastingwaarden, garantievoorwaarden, levertijden en verwijzingen naar specifieke normen
La Mercanti Srl — uw partner voor design- en contractprojecten sinds 1997.
San Benedetto del Tronto (AP), Italy · +39 0735 753833 · info@lamercanti.com
Levering, offertes, specificaties en projectondersteuning in Nederland en wereldwijd.
Documenten en catalogi
E5000
Universiteits- en Schoolmeubilair
Veelgestelde Vragen
Zit er standaard een stopcontact in?
Nee: het systeem is voorbereid voor elektrificatie en databekabeling, en het stopcontact wordt op aanvraag geleverd. Die twee dingen worden vaak verward en het verschil zit in de kosten van een latere ingreep.
Kan de voorbereiding later worden toegevoegd?
Technisch grijpt alles op dezelfde balk aan, maar dan wordt aan een gemonteerde rij gewerkt. Het is goedkoper om de voorbereiding mee te nemen dan om er later op terug te komen.
Welke accessoires horen in dezelfde beslissing thuis?
Opbergmand, plaatsnummering en rij-identificatie, plus de tussenrijbalk als er niet in de vloer geboord mag worden. Alle vier bevestigen op de balk.
Verandert de steek door de accessoires?
De steek is instelbaar vanaf 51 cm; alleen bij de uitvoering met armleggers vermelden de tekeningen 57 cm. De overige accessoires laten de steek ongemoeid.
Werkt dit ook bij gebogen rijen?
Ja. De balk is doorlopend en vereist geen vooraf bepaalde modulemaat, ook niet in de gebogen uitvoering; de minimale straal bedraagt 500 cm.
Een collegezaal opleveren die over twee jaar nog klopt
Vijf stappen waarin voorbereiding en uitvoering uit elkaar worden gehouden.
Scheid voorbereiding en stopcontact in het bestek
De eerste hoort bij de balk, de tweede is een keuze per zaal. Twee regels, geen één.
Beslis over accessoires vóór de montage
Mand, nummering, rij-identificatie en tussenrijbalk grijpen allemaal op dezelfde balk aan.
Leg de steek vast na de opmeting
Vanaf 51 cm, en 57 cm volgens de tekeningen bij armleggers.
Kies de uitvoering vóór de afwerking
Vast blad, opklapbaar blad of opklapbaar met armleggers: dat is het frame, niet de kleur.
Noteer de tekeningversie in het dossier
Rev. 2 van 06/2024 is de referentie waarop de maten van deze pagina berusten.
