Technische informatie op basis van de door de fabrikant verstrekte gegevens.

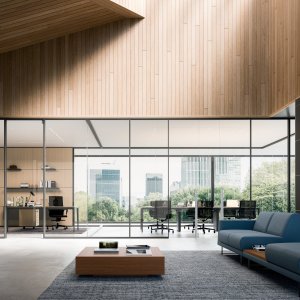

Systeem: monolithische glazen scheidingswand M1-M2-M3, plafondhoge binnenwanden, beglaasd of deels dicht
Fabrikant: Quadrifoglio Group (Mansuè, Treviso, Italië)
Design: Quadrifoglio Group

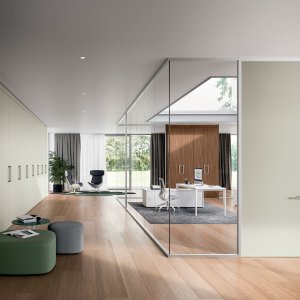

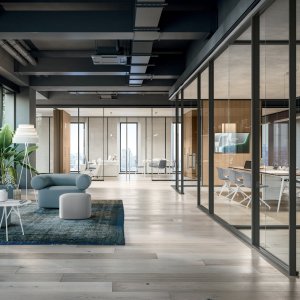

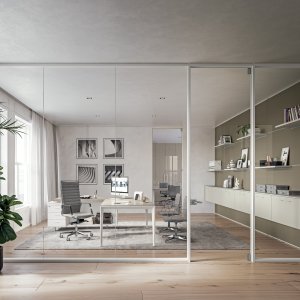

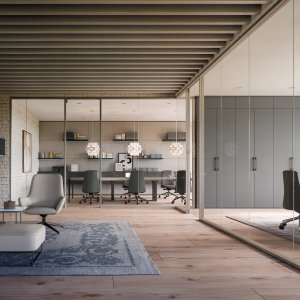

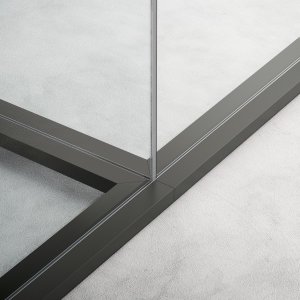

Drie families naar profieldoorsnede: M1 profiel 100 × 40 mm enkel glas · M2 profiel 100 × 40 mm dubbel glas · M3 profiel 55 × 40 mm enkel glas
Hoogten: van 2100 tot 3340 mm
Profielen: geëxtrudeerd aluminium van 1,5 mm, geanodiseerd, op verzoek gelakt; hermetische afdichtingen die stofophoping voorkomen; onderin een voorziening die het glas tot ±15 mm in hoogte stelt; glaslatten op de horizontale profielen tegen onbedoeld vallen

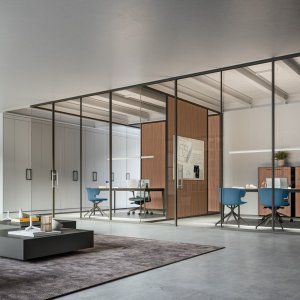

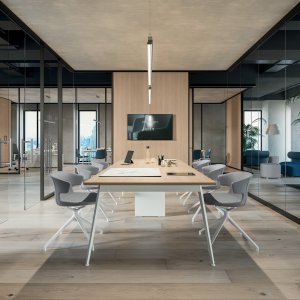

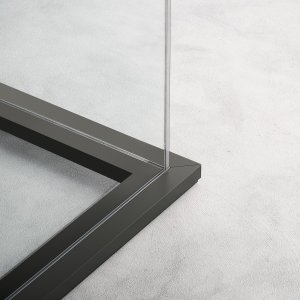

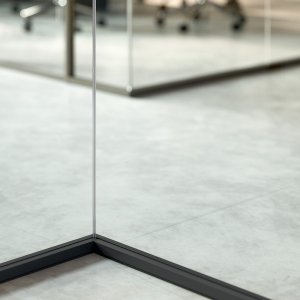

Modules: begin en einde in glas of paneel, tussenmodules, vaste hoek van 90°, knopen met twee, drie en vier richtingen (de vierweg met rond profiel), overgangsmodule hout/glas, technische module met stopcontacten
Maximaal gewicht per strekkende meter (H 3340 mm, glas 12,6 mm): M1 110 kg, M2 216 kg, M3 108 kg

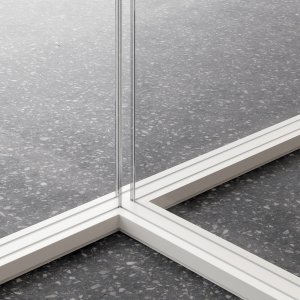

Glas: gehard 10 en 12 mm helder of satijn; gelaagd 10,38 en 12,38 mm (PVB 0,38); akoestisch gelaagd 10,76 en 12,76 mm (PVB 0,76), ook satijn; transparante afdichtingen voor een doorlopende verbinding tussen de ruiten

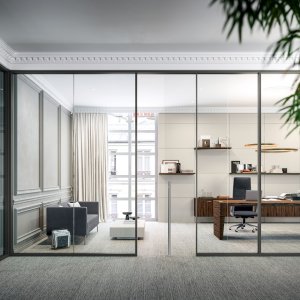

Dichte panelen: melamine standaard, gelakt of gefineerd. Op M1 en M2 mogen de twee zijden van één module verschillend zijn afgewerkt; op M3 is de afwerking aan beide zijden gelijk

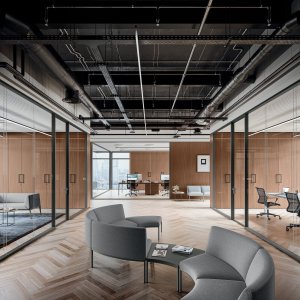

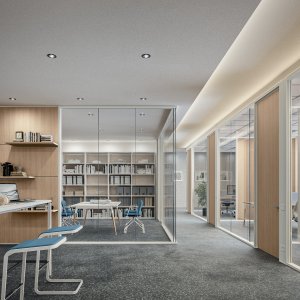

Deuren: dichte draaideuren van 40 mm met slagvaste rand van 2 mm; draaideuren in gehard glas 10 mm; omkaderde glasdeuren (ruit 6 mm in kader 40 × 15 mm); schuifdeuren in gehard glas 10 mm, enkel 100-200 cm of dubbel 200-400 cm met gedempte rem bij openen en sluiten (rem niet in combinatie met profiel M3). Drie taatsscharnieren per vleugel, opening tot 180°
Opgegeven toegankelijkheid: vrije doorgang 875 mm bij een draaideur op 90° en 837 mm bij enkele schuifdeuren; krukken op circa 900 mm boven de vloer (±50)

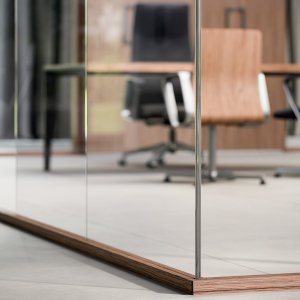

Accessoires: automatische valdorpel voor betere geluids- en stofdichting (niet bij glasdeuren met gepolijste rand en niet op tapijt), ventilatierooster op dichte deuren, elektrische ontgrendeling 10-24 V met vaste knop en vrije kruk voor de nooduitgang

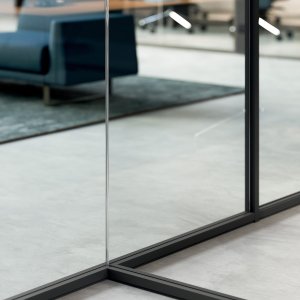

Vrijstaande wand: mogelijk met bovenkader 100 × 30 mm, los van het plafond; hoeken en knopen moeten structurele aluminiumprofielen zijn; het ontwerp wordt vooraf door het technisch bureau beoordeeld

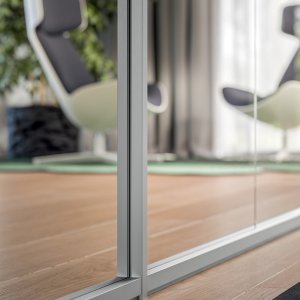

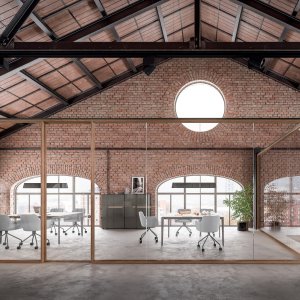

Afwerkingen: geanodiseerd aluminium mat satijn, RAL naar keuze, Goud, Brons, Corten, Schaduwgrijs; profielen ook bekleed met 0,6 mm voorgevormd materiaal op polyurethaanlijm, geschuurd en gelakt met acryl op waterbasis; houtsoorten Grijze Iep en Amerikaans Notenhout
Opgegeven beproevingen: zachte stootproef met 50, 3, 1 en 0,5 kg (UNI 10880:2000 art. 5.1-5.4); luchtgeluidisolatie volgens UNI EN ISO 10140-2:2010 en UNI EN ISO 717-1:2013 — M1 Rw 33 tot 38 dB, M2 36 tot 42 dB, M3 33 tot 38 dB; panelen met drager in Euroklasse B-s1,d0 (EN 13501-1) op verzoek
Duurzaamheid en managementsystemen: panelen van 100% gerecycled hout, CATAS Quality Award CARB, harsen zonder SVHC-stoffen; UNI EN ISO 9001:2015, 14001:2015 en 45001:2018; FSC en Pannello Ecologico
