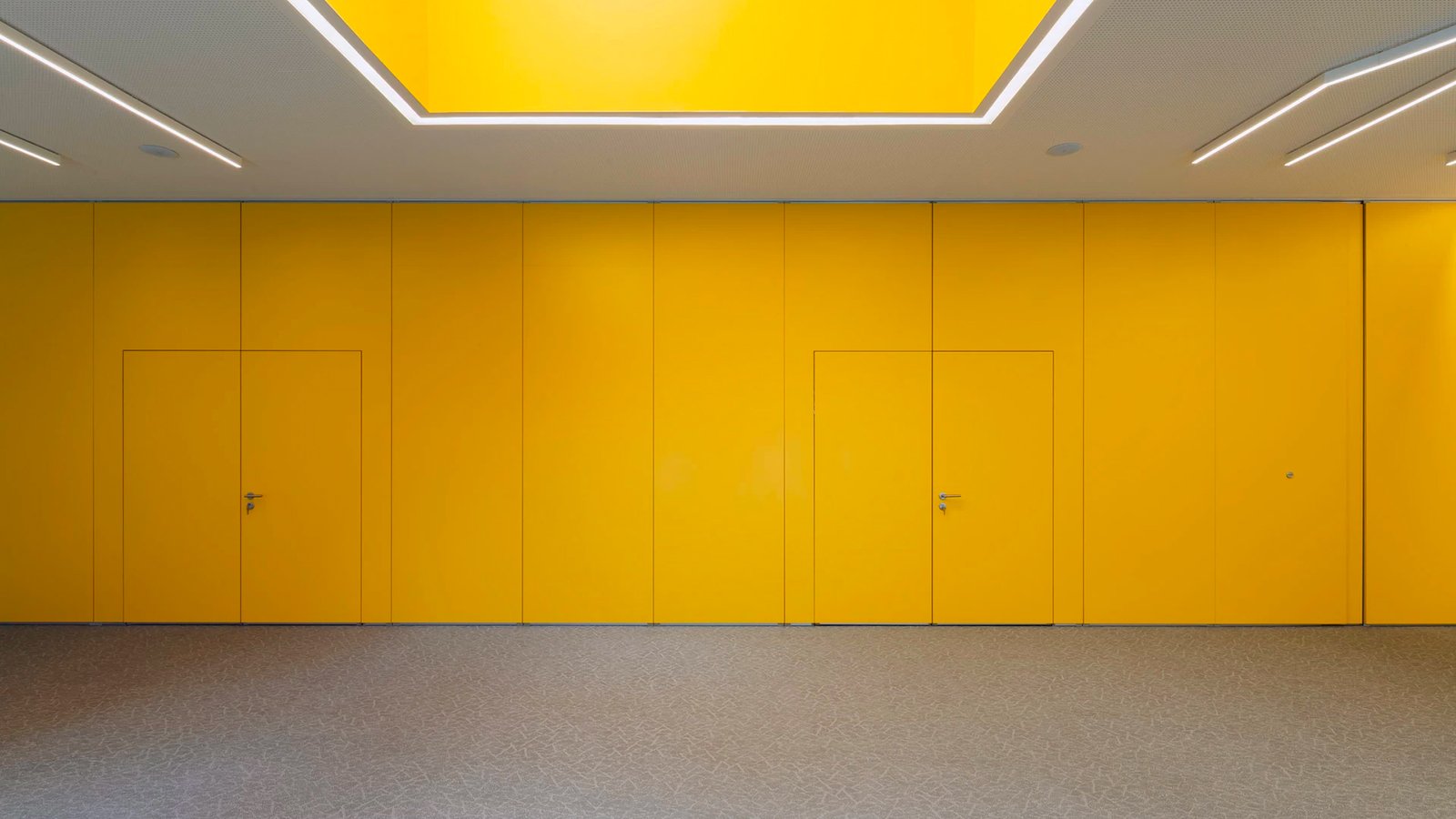

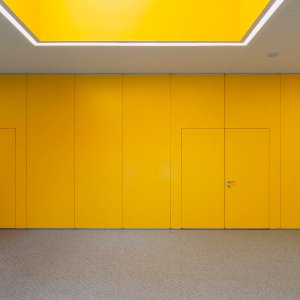

Mobiele wanden PMI van Anaunia sluiten een congreszaal af

Een raam in een dichte wand: de mobiele wand PMI van Anaunia

Anaunia
PMI
PMI Richtprijs — elk project is uniek
Vanaf € 18.000

Vertel ons over uw project

Projectvoorwaarden voor bedrijven, professionals en ontwerpbureaus

Een dichte mobiele wand lost het geluid op en neemt het licht mee. Anaunia houdt dat bij de PMI uit elkaar met het element SF: een venster in het gesloten paneel, met minstens 200 mm tot de bovenkant en 300 mm tot de zijkanten, zodat de akoestische opbouw rond het glas intact blijft. Een afgesloten trainingsruimte kijkt zo uit op de hal ernaast, en wie in de hal staat ziet dat de zaal bezet is zonder de deur te openen. Het raam is een module, geen uitzondering: het schuift met de rest van de wand mee naar de parkeernis.

De geluidsisolerende mobiele wanden PMI bestaan uit onafhankelijke, afzonderlijk bedienbare elementen van 700 tot 1200 mm breed aan een rail die alleen aan het plafond hangt, in negen akoestische klassen van A360 tot A580, met brandreactieklasse 1; op projectbasis is er een brandwerende EI 60-versie, en de fabrikant noemt ook de scheepsbouw als toepassingsgebied, met goedkeuringen die per project worden bevestigd.

Dezelfde familie omvat de lichte PML, de glazen PMIV en PMC, de thermisch onderbroken PMITT voor buiten en de lichtgevende SHINE. La Mercanti tekent de raampositie op uw plattegrond en stuurt één voorstel terug, met de levertijd schriftelijk bevestigd bij de order.

Technische informatie op basis van de door de fabrikant verstrekte gegevens.

Model: PMI, geluidsisolerende mobiele wanden; fabrikant Anaunia Srl, Santarcangelo di Romagna (Rimini), Italië; Made in Italy.

Type: mobiele wand uit onafhankelijke, geluidsisolerende, afzonderlijk bedienbare elementen, opgehangen aan een rail uitsluitend aan het plafond, zonder vloerrail; vrijstaande, niet-dragende wand.

Versies: PMI in negen akoestische klassen A360 · A400 · A430 · A460 · A490 · A500 · A520 · A560 · A580 (de code geeft de Rw-waarde); PMI EI 60 brandwerend, uitsluitend op projectbasis; PME met halfautomatische bediening; PMT Tailor Made op maat. Familie: PML licht, PMIV en PMC in glas, PMITT voor buiten, PMP vouwwand, SHINE lichtgevend.

Geluidsisolatie: Rw van 36 dB (A360) tot 58,1 dB (A580), gemeten volgens DIN 52210 deel 3 of UNI EN ISO 140-3 en UNI EN ISO 717-1, certificaat van een ACCREDIA-geaccrediteerd laboratorium (Istituto Giordano); recyclebare steenwol, glaswol of microcellulair neopreen in de spouw, afhankelijk van de klasse.

Brandreactie en brandwerendheid: wanden toegelaten in klasse 1 door het Italiaanse ministerie van Binnenlandse Zaken (klasse 0 op aanvraag); panelen in klasse B-s1,d0; versie EI 60 volgens EN 1364-1 op projectbasis (model A REI 60-90: Rw 36-46 dB, alleen standaardelement).

Afmetingen: elementbreedte 700 tot 1200 mm, speciale maten op aanvraag; wandhoogte tot 12 m, lengte onbeperkt; dikte 106 mm met verborgen profiel en 110 mm met zichtbaar profiel, 148 mm voor model A580; gewicht standaardelement 36 tot 84 kg/m² per klasse, telescopisch element tot 95 kg/m².

Elementen: S standaard · SF met venster · SP met aansluitingen · SA hoekelement · T- en kruiselementen · PS deur (doorgang 900 × 2100 mm, minimale elementhoogte 2500 mm) · PD dubbele deur (1800 × 2100 mm, element 2334 mm) · TC telescopisch · beginstijl MP en eindstijl MA.

Constructie: frame van gebeitst staal met verticale messing-en-groefprofielen in aluminiumlegering 6060 (UNI EN 573, UNI EN 755-2), zilver geanodiseerd 15 micron, dubbele rubberen dichtingen; plafondrails in aluminium EN-AW 6005 T6, geanodiseerd 20 micron, doorsnede 108 × 76 of 108 × 88 mm naargelang het gewicht, met draagvleugels voor verlaagd plafond of koof; railverlaging tot 40 cm inbegrepen, daarboven op aanvraag; vakwerkligger voor niet-dragende constructies en berekeningsrapport ondertekend door een erkend ingenieur leverbaar.

Loopwerk: elk element hangt aan 1 of 2 stalen pennen Ø 12 mm in loopwagens van geluidsarme hars Ø 50 of 62 mm, verticale as, twee radiale kogellagers en een voorziening voor wissels en kruisingen; parkeeropstellingen type A tot type H in de technische catalogus.

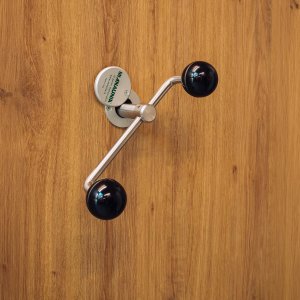

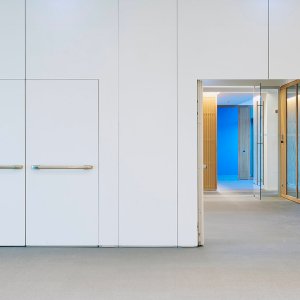

Sluitmechaniek: telescopische aluminium drempels met dichtingen, slag 25 mm boven en onder, veerdruk 1500 N per element; uitneembare slinger aan de achterzijde van elk paneel, frontaal op het telescopische element; telescopisch element met zijdelingse compensatie van 100 mm (één loopwagen) of 150 mm (twee loopwagens); hoogteregeling van elk element zonder het verlaagde plafond te verwijderen; afstelling op de bouw ± 10 mm in hoogte en ± 30 mm in breedte.

Deuren: drie verborgen scharnieren, dezelfde dikte als de wand, greep verzonken in een schelp, dubbele valdorpel, twee borgpennen in vloerbussen; deur automatisch vergrendeld tijdens het verplaatsen van het element; opties: glasdeur, vaste deuren aan de zaalwand, rode antipaniekstang.

Panelen en afwerkingen: spaanplaatpanelen 16 mm, dichtheid 750 kg/m³, klasse E1, CE-gemarkeerd (EN 13986 P2), maximale breedte 120 cm, in hoogte verstelbaar onafhankelijk van het frame; afwerkingen in CPL-laminaat 0,4 mm (wit, ivoor, grijs), HPL 0,9 mm kleur- of houtdecor, melamine, voorbereid voor lakken, houtfineer, lak in RAL, Pantone of blank 25 gloss, leder, stof, tapijt; door de klant aangeleverde bekleding mogelijk; verschillende afwerkingen aan beide zijden; aluminiumkleuren op aanvraag.

Certificeringen van de fabrikant: Anaunia verklaart ISO 9001 en ISO 14001, tests in geaccrediteerde en door de bevoegde ministeries erkende laboratoria, ecologische en recyclebare materialen.

Bestemming: binnen: congrescentra, trainingsruimtes, kantoren, banken, theaters, beurshallen, restaurants en hotels; de fabrikant noemt ook de scheepsbouw als toepassingsgebied (programma Tailor Made): maritieme goedkeuringen worden per project bevestigd op basis van de documentatie van de fabrikant.

Service en onderhoud: inmeten op de bouw en uitvoeringsontwerp inbegrepen in de levering; transport, lossen en vakkundige montage op aanvraag; programma van periodieke controles en preventief onderhoud door de fabrikant; technische fiches in PDF en DWG-tekeningen downloadbaar.

La Mercanti Srl — uw partner voor design- en contractprojecten sinds 1997.
San Benedetto del Tronto (AP), Italy · +39 0735 753833 · info@lamercanti.com
Levering, offertes, specificaties en projectondersteuning in Nederland en wereldwijd.

Documenten en catalogi

Anaunia Catalogus scheidingswanden Freespace Catalogus scheidingswanden Anaunia Technisch datablad PMI CAD & 3D

Geef aan welke afwerkingen u wilt beoordelen

€ 120

Bedrag verrekend met uw eerste bestelling

Veelgestelde Vragen

Kan een deur openstaan terwijl het paneel verschuift?
Nee: zodra een deurelement van de PMI wordt verplaatst, is de deur automatisch vergrendeld; op zijn plaats zakken twee pennen in vloerbussen en leggen de exacte positie vast.
Tot welke hoogte gaat de wand?
Anaunia geeft een wandhoogte tot 12 meter op, zonder lengtebeperking; deurelementen vragen een minimale elementhoogte van 2500 mm, de railsectie wordt gekozen op het gewicht van de elementen.
Wat zit er in de spouw van een PMI-paneel?
Recyclebare steenwol, glaswol of microcellulair neopreen, afhankelijk van de gekozen akoestische klasse; de dichtingen op de profielen zijn dubbel uitgevoerd in rubber.
Is er onderhoud nodig na de plaatsing?
Anaunia biedt periodieke controles, preventieve ingrepen en snelle reparaties aan als programma; La Mercanti geeft de onderhoudsvoorschriften van de fabrikant schriftelijk door.
Hoe stil rolt zo'n zware wand?
De elementen hangen aan stalen pennen van 12 mm in loopwagens van geluidsarme hars met twee radiale kogellagers, en een voorziening op de wagens begeleidt ze door wissels en kruisingen.

Welke documenten horen bij een bestelling van een PMI-wand

Vijf stukken die in het dossier moeten zitten voordat een mobiele wand PMI van Anaunia in productie gaat, en wie ze aanlevert.

Begin met de meettekening
Anaunia neemt het inmeten op de bouw op in de levering van de PMI: die tekening is het eerste blad van het dossier en alle andere stukken verwijzen ernaar.
Voeg de akoestische en brandcertificaten toe
Het laboratoriumcertificaat van de gekozen PMI-klasse en de toelating in brandklasse 1 horen in het dossier; La Mercanti levert beide mee met de offerte.
Neem het berekeningsrapport op waar nodig
Hangt de rail van de PMI aan een vakwerkligger of een verlaagde constructie, dan hoort het door een erkend ingenieur ondertekende rapport erbij.
Leg het afwerkingsschema vast
Eén regel per zijde en per element: laminaat-, fineer- of stofcode, plus een eventueel zelf aangeleverde bekleding voor de PMI-panelen.
Bewaar de DWG-set bij de order
De DWG-tekeningen van de PMI maken het dossier compleet; La Mercanti controleert de set tegen de meettekening voordat de order schriftelijk wordt bevestigd.
